SGNJD扭力扳手检定仪简介:
上海恒刚工厂生产直销的可连电脑数据图表扭矩检定仪 50000N.m可换转接头精度±1%扭力校准仪是检定扭矩扳手、扭矩起子的专用设备,可连电脑数据图表扭矩检定仪 50000N.m可换转接头精度±1%扭力校准仪主要用于检测各种定力式扭力扳手,数显式扭力扳手、预置式扭力扳手、扭力起子、螺丝刀和各种涉及拧紧力的仪器和产品。扭力扳手检定仪广泛应用于电气制造、机械制造、汽车轻工和专业科研和检测行业。

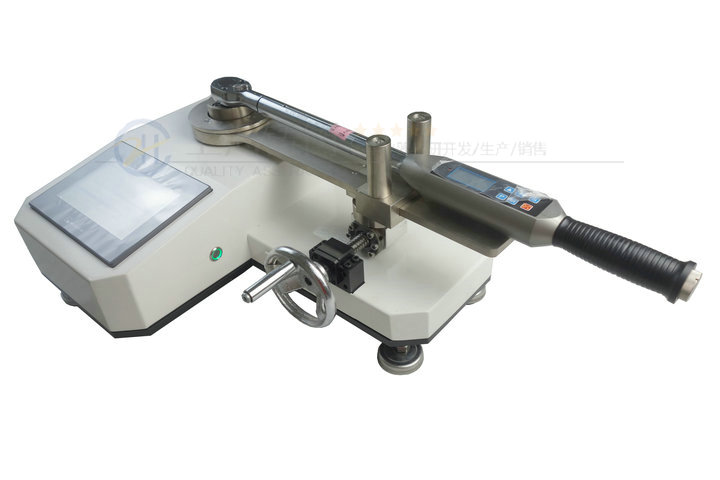

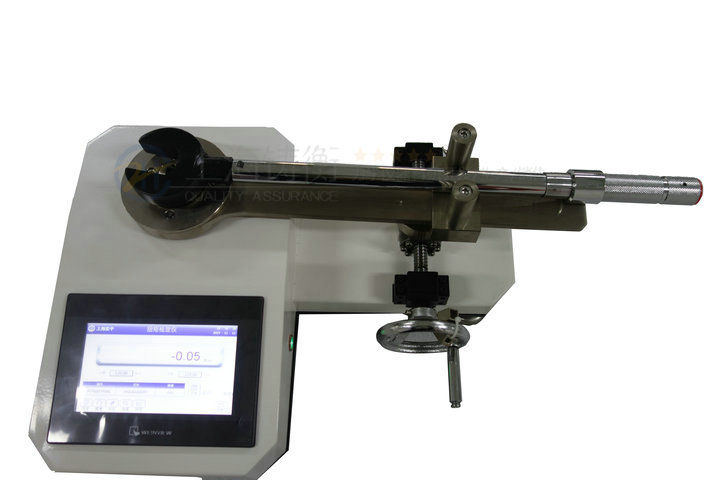

扭力扳手检定仪图片
SGSNJ扭力扳手检定仪规格参数
机型 指标 |
SGSNJ-100 |
SGSNJ-200 | SGSNJ-300 | SGSNJ- 500 | SGSNJ- 1000 | SGSNJ- 2000 | SGSNJ- 5000 | ||
测量 范围 / 分 度值 |
N·m | 100.0/0.1 | 200.0/0.1 | 300.0/0.1 | 500.0/0.1 | 1000/1 | 2000/1 | 5000/1 | |
Kg·cm | 1021.0/0.1 | 2042.0/0.1 | 3063.1/0.1 | 5105.2/0.1 | 10210/1 | 20420/1 | 51050/1 | ||
Ib·in | 885.1/0.1 | 1770.2/0.1 | 2655.3/0.1 | 4425.5/0.1 | 8851/1 | 17702/1 | 44255/1 | ||
外形尺寸 | 830×465×295mm | 920×465×295mm | 1120×465×295mm | 2100×500×800mm | |||||
被检长度范围 | 130mm~750mm | 250mm~980mm | 250mm~1800mm | ||||||
高度行程 | 130mm | 150mm | |||||||
精度 | ±1% | ||||||||
峰值采样频率 | 2000HZ | ||||||||
电源 | AC220V/50Hz | ||||||||
净重量 | 65Kg |
335kg |
操作步骤
1、插好电源连接线,放入承力四方孔。
2、打开硬开关。
3、放好被检物,将被检物的四方测头放入该检定仪的承力四方孔内。
4、被检物的尾部不碰到外物,调整好高度调节块和长度调节块,显示屏清零。
5、摇动手轮,开始检测。
6、检测时若要变换单位,按“单位切换”键,四种单位互相切换,按一下就切换一个单位。
各部件的名称与功能
1、承力四方孔 6、旋转螺杆
2、高精度传感器 7、高度调节螺母
3、液晶触摸屏 8、水平受力杆
4、电源开关 9、电源接口
5、加力手轮
SGSNJ扭力扳手测试仪(这个不一样)
使用方法
1、 液晶触摸屏
a、开机显示:开机显示厂家信息
b、进入测量界面
2、功能按键
a、单位切换键,当前单位不能满足测试要求时,可对着单位位置单击一次,依次显示单位(N·m、kgf·cm、lbf·in、lbf·ft),可轮流切换。
b、峰值键,默认状态下为实时值,若需要峰值可单击峰值,实时和峰值可轮流切换。可以***找到扳手扭力值。
c、置零键,在当前状态下按此键可回归零位。
d、传感器大,传感器小 当使用哪个传感器时点击哪个键,使用时传感器为绿色,另一个为白色。
e、设置键,按此键进入标定程序。
3、标定流程
a、单击设置图标,进入标定介面。
b、单击0位,输入密码按NET键,再按进入键,进入标定介面。
c、在检定仪没加力前,且传感器稳定后,开始零点标定,按对应的开始键。
d、零点标定完成后,先输入要加载的扭矩值,比如200N.m,键入200后,传感器开始受力,当加力到所输入的当前值时,按加载标定对应的开始键。3-5秒后标定完成。
4、电源接口:连接电源使用仪器(本仪器无充电功能)。
5、承力四方孔:与被检物的四方测头连接。
6、被检物:如表盘扭力扳手、预置式扭力扳手等。
7、手轮:旋动手轮即可进行检测。
***事项∶
a、请使用配套的充电器充电,否则会引起电路故障,甚至引发火灾。
b、不要使用充电器额定电压以外的电源,否则可能会引起电击或火灾。
c、不要用湿手拔出或插入插头,否则可能导致触电。
d、不要拉拽充电器的电源线来拔出插头,以免电线被扯断而遭电击。
e、请用柔软的布来清洁本机。将布浸入泡有清洁剂的水中,拧干后再清除灰尘和污垢。注意∶不要使用易挥发的化学物质来清洁本机 (如挥发剂、稀释剂、酒精等)
f、请勿在以下环境中操作本机
①潮湿的环境
②多尘的环境
③使用油或化学品的地方
④ 周围有震源的地方
g、请在规定的温湿度范围内使用及储存,否则可能造成仪器故障。
h、不要自行拆卸修理或改造本机 ,这些行为可能引起仪器***性故障。
i、其他***生产需注意的未尽事项。
J、送修前之确认项目
产品质量承诺:
1、 产品的制造和检测均有质量记录和检测资料。
2、 对产品性能的检测,我们诚请用户亲临对产品进行全过程、全性能检查,待产品被确认合格后再装箱发货。
二、产品价格承诺:
1、在同等竞争条件下,我公司在不以降低产品技术性能、更改产品部件为代价的基础上,真诚以优惠的价格提供给贵方。
三、交货期承诺:
1、产品交货期:尽量按用户要求,若有特殊要求,需提前完工的,力争满足用户需求。
