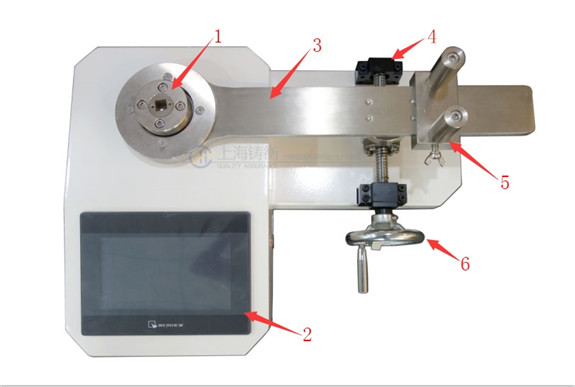

扭矩扳手检测仪带RS232接口部件组成的平面示意图：

1- 传感器受力头：出厂时根据扭矩扳手方头尺寸配备若干个转换测试头，与被检物的四方测头连接；

2- 显示器：触摸屏显示窗可设置和显示扭力值等；

3- 水平受力杆；

4- 螺杆；

5- 高度调节钮：可调节平台高度使被测扭矩扳手处于水平状态，如不在水平状态可能会导致测量误差； 左右调节钮：调节测试平台使其适合被测扭矩扳手的臂长，也可调节测试平台的方向以适应扭矩扳手的正反向测量；

6- 驱动手轮：给被测扭矩扳手正反向加载或卸载；

承力四方孔尺寸

不能随意碰撞承力四方孔，以免造成破坏。下面是承力四方孔的平面图：

扭矩扳手检测仪带RS232接口操作步骤

1、插好电源连接线，放入承力四方孔。

2、打开硬开关。

3、放好被检物，将被检物的四方测头放入该检定仪的承力四方孔内。

4、被检物的尾部不碰到外物，调整好高度调节块和长度调节块，显示屏清零。

5、摇动手轮，开始检测。

6、检测时若要变换单位，按“单位切换”键，四种单位互相切换，按一下就切换一个单位。

扭矩扳手检测仪带RS232接口工作环境

1、操作温度：-10℃~40℃。

2、操作湿度：≤90%RH、。

3、周围无震动源和无腐蚀性环境。

保修内容：
—免费保修年限：凡属于本公司之产品，产品质量原因所发生的产品之故障，均自购买之日起凭保修单保修一年。
—凡超出一年的，均按收费服务，依故障状况酌情收取零件、维修、校准费用。
—产品使用过五年发生故障时，本公司照常给予服务，若本公司无零件库存，则歉难服务。
—用户所在地暂无维修单位的，请将产品发至本公司修理
非保修范围：
—凡属于安装、使用、保管不当而导致故障的。
—未按规定使用电源而导致故障的。
—天灾、地变、鼠患、虫害导致故障的。
—，自行拆卸维修导致故障的。
—蓄电池保用期三个月
