350n.m永磁同步电机动态力矩测量仪|旋转电机动态转矩功率标定检

  • 350n.m永磁同步电机动态力矩测量仪|旋转电机动态转矩功率标定检测仪:目前,扭矩传感器广泛应用于永磁同步电机动态力矩测量仪,是一种质量控制设备,可用于扭矩传感器、扭矩板手的校准,以及动力系统的传动扭矩、螺栓等紧固件的拧紧扭矩的测试。扭力矩测量仪
  • 价格: 电议
  • 品牌: 铸衡
  • 订货量:≥1把
  • 所在地: 上海
  • 加工定制: 可加工
    • 咨询热线:021-60515896
  • 产品详情

  • 联系我们

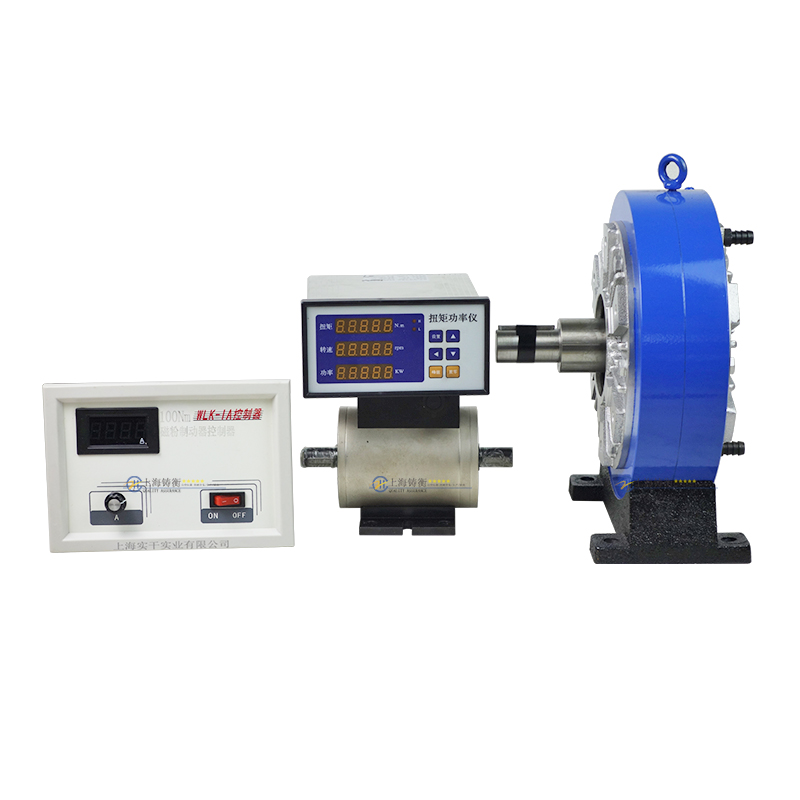

350n.m永磁同步电机动态力矩测量仪|旋转电机动态转矩功率标定检测仪

扭力测试仪
可用来检测各种各样电动机、减速电机输入输出的力矩、转数、电功率的高度测试仪器。能够在用户安装汽车发动机时,确保用户能够检查是以合适的扭矩将螺栓和螺帽充分地旋紧。能够通过简单的操作达到***的测试结果。小量程扭矩传感器,应用于汽车衡等电子称重设备。目前,扭矩传感器广泛应用于
永磁同步电机动态力矩测量仪,是一种质量控制设备,可用于扭矩传感器、扭矩板手的校准,以及动力系统的传动扭矩、螺栓等紧固件的拧紧扭矩的测试。扭力矩测量仪 体积小、重量轻、 抗扰性强,测量量程范围广,主要用来测量不同电机、减速机等堵转运行的扭矩,转速、功率。既可以测量静止扭矩,也可以测量旋转扭矩。可任意位置、任意方向安装。可测量正反方向扭矩值,两端为轴连接、易安装 。

扭矩测试仪包括:扭矩传感器,适配器,数字万用表
扭矩传感器:用于检测所施加的扭矩(可单独工作使用)
适配器:用于调节从该扭矩传感器输入的检测信号的增益,并输出该增益经调节的检测信号作为显示信号
数字万用表:用于将对应于来自适配器的该显示信号的值的数字显示在显示面板上

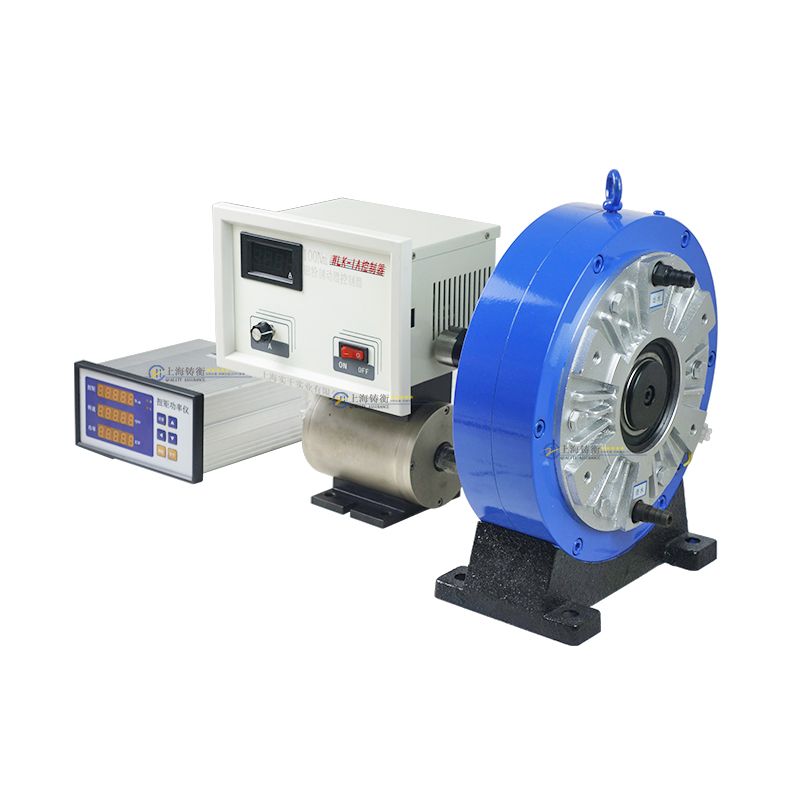

永磁同步电机动态力矩测量仪

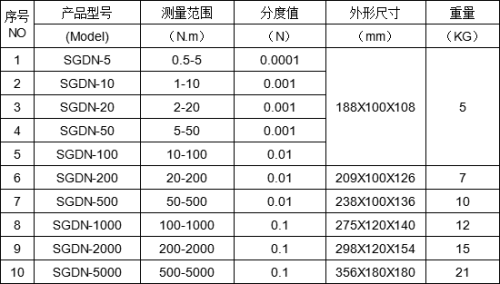

永磁同步电机动态力矩测量仪 规格参数
 永磁同步电机动态力矩测量仪规格型号
永磁同步电机动态力矩测量仪

永磁同步电机动态力矩测量仪 功能特点:

1.信号输出波形方波幅度可选5V/12V。
2.通电即可进入工作状态,勿需预热过程。
3.检测精度高、稳定性好、抗干扰性强。
4.可任意位置,任意方向安装。
5.不需反复调零即可连续测量正反扭矩。
6.能源及信号非接触传递,传递信号时与是否旋转,转速和转向无关。
7.可以传递禁止扭矩信号、旋转扭矩信号、动态扭矩信号、静态扭矩信号。
8.传感器可脱离二次仪表单独使用,只要按需供电即可输出阻抗与扭矩  成正比的等方波或脉冲波频率信号;或者电压、电流信号。
9.由于变压器感应供电,且没有集流环等磨损件,故可以高转速长期工作,应用于电机、发电机、减速机、柴油机的扭矩监测。
永磁同步电机动态力矩测量仪

永磁同步电机动态力矩测量仪 功能特点:
1.信号输出波形方波幅度可选5V/12V。
2.通电即可进入工作状态,勿需预热过程。
3.检测精度高、稳定性好、抗干扰性强。
4.可任意位置,任意方向安装。
5.不需反复调零即可连续测量正反扭矩。
6.能源及信号非接触传递,传递信号时与是否旋转,转速和转向无关。
7.可以传递禁止扭矩信号、旋转扭矩信号、动态扭矩信号、静态扭矩信号。
8.传感器可脱离二次仪表单独使用,只要按需供电即可输出阻抗与扭矩  成正比的等方波或脉冲波频率信号;或者电压、电流信号。
9.由于变压器感应供电,且没有集流环等磨损件,故可以高转速长期工作,应用于电机、发电机、减速机、柴油机的扭矩监测。
 永磁同步电机动态力矩测量仪
动态扭矩传感器基于非接触式原理,可同时测量转矩及转速,扭力测量范围有0-1牛米、0-2牛米、0-3牛米、0-5牛米、0-10牛米、0-20牛米、0-30牛米、 0-50牛米、0-100牛米、0-200牛米、0-300牛米、0-500牛米、0-1000牛米、0-1500牛米、0-2000牛米可选,转速测量范围0-12000RPM,转矩及转速通道输出与之成正比的0-3.3V / 0-5V / 0-10V / 4-20mA标准模拟量信号

转矩测量仪SGDN的旋转轴与信号采集装置之间没有摩擦,比滑环结构的力矩传感器更加耐用。位于传感器两端的键轴可通过联轴器与电机轴或负载轴连接,测量过程中感应器的外壳保持静止,传感器的轴跟随电机轴一起旋转。扭矩仪SGDN常被应用于电机功率测量、螺丝装配扭矩监测、涡轮转矩测试、扭矩疲劳实验等应用。

转矩转速测量是检验电机质量及性能的重要手段,常见的扭矩测量传感器分为滑环式转矩传感器和非接触式转矩传感器两大类。
一、滑环式扭力传感器由于其内部采用接触式的电刷来传递信号,电刷的磨损是不可避免的,因此基于滑环的扭力传感器不适合高转速和长期测试的应用。
二、非接触式扭矩传感器采用一个静态线圈和一个旋转线圈来传递扭矩信号,转子和定子之间没有直接接触,从而避免了磨损的情况,非接触式扭力传感器可以达到更高的转速,且使用寿命远远高于滑环式扭力传感器。
上海生产供应的非接触式转矩传感器可以同时测量电机转矩和转速,频率信号输出,通过信号转换器可输出标准的模拟量信号-5~5V,0-5V,0-10V,4-20mA以便于信号采集。
 永磁同步电机动态力矩测量仪

永磁同步电机动态力矩测量仪 运输、安装、使用与操作:
1.设备在运输过程中严禁淋雨、倒置和冲击。
2.设备运输安装使用过程中严禁吊、拉、压、撬、撞击传感器。
3.设备应安装在干燥通风、无腐蚀气体存在的厂房中。设备安装牢固,要有可靠接地。
4.设备主轴不能承受径向力,同轴度要求误差不超过0.05mm,使用有补偿间隙的柔性联轴节。设备专线供电,以防干扰。
5.设备周围不得有强磁场干扰源。
6.设备由专业操作人员按照分类说明书设定仪表参数并操作,非专业人员不得操作。
7.设备出厂精度已经标定,非专业人员不得调整标定精度的按键和旋钮,否则会造成精度偏差,需返回重新标定。

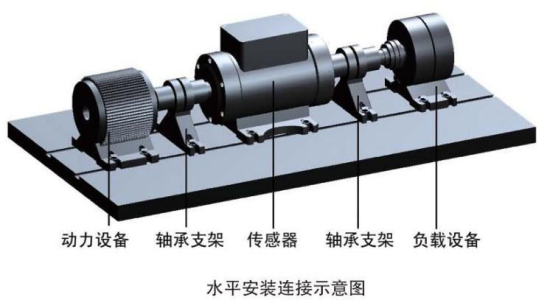

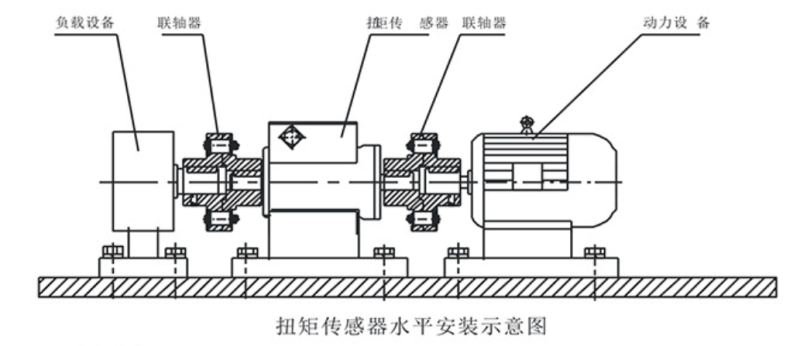

永磁同步电机动态力矩测量仪安装工作示意图如下:
永磁同步电机动态力矩测量仪
永磁同步电机动态力矩测量仪

永磁同步电机动态力矩测量仪 应用:

测电机领域:
可检测动力机械输出的转矩、转速、功率。如电机、内燃机、液(气)压马达、曳引机、石油钻机等。
测变速机领域:
可检测传动机械输入、输出的转矩、转速、功率、效率。如减变速机、电动阀门、离合器等。
测杠杆领域:
可检测钢性传动件的可承受转矩。如石油钻机钻杆、煤矿山体固定锚杆等。
测制动机领域:
可检测制动机械的制动转矩。如制动器、失电保护器、汽车涡流减速器、吊车减速器、刹车等。
测旋转机器领域:
可检测旋转工作机械需要的转矩、功率。如发电机、水泵、风扇、搅拌机等。
测摩擦转矩领域:
可检测运动付摩擦转矩。如汽车传动球头与球头座、船舶尾轴与尾轴套、滚珠丝杠与螺母等。
 永磁同步电机动态力矩测量仪

永磁同步电机动态力矩测量仪基本原理
永磁同步电机动态力矩测量仪传感器扭矩数值的测量采用应变电测原理,当应变轴受扭力影响产生微小变形后,粘贴在应变轴上的应变计阻值发生相应变化,我们将具有相同应变特性的应变计组成测 量电桥,应变电阻的变化即可转变为电压信号的变化进行测量。下面为扭矩测量的主要原理框图,由于采用了能源与信号的无接触耦合,完美解决了旋转状态下扭矩数值(转 矩)的测量。
1、电源经过处理后送 ,经激励电源送到应变轴上;
2、由稳压电源变成稳定电压供给应变轴上各电子器件;
3、将应变轴的微小变形转换成电信号,经过压/频转换,变成与扭应变成正比的频率信号,通过 调解电路整形后输出调频方波信号。


永磁同步电机动态力矩测量仪 使用环境:
环境温度不超过40℃。海拔高度不超过2500m。当环境温度为20℃时,相对湿度不大于85%。

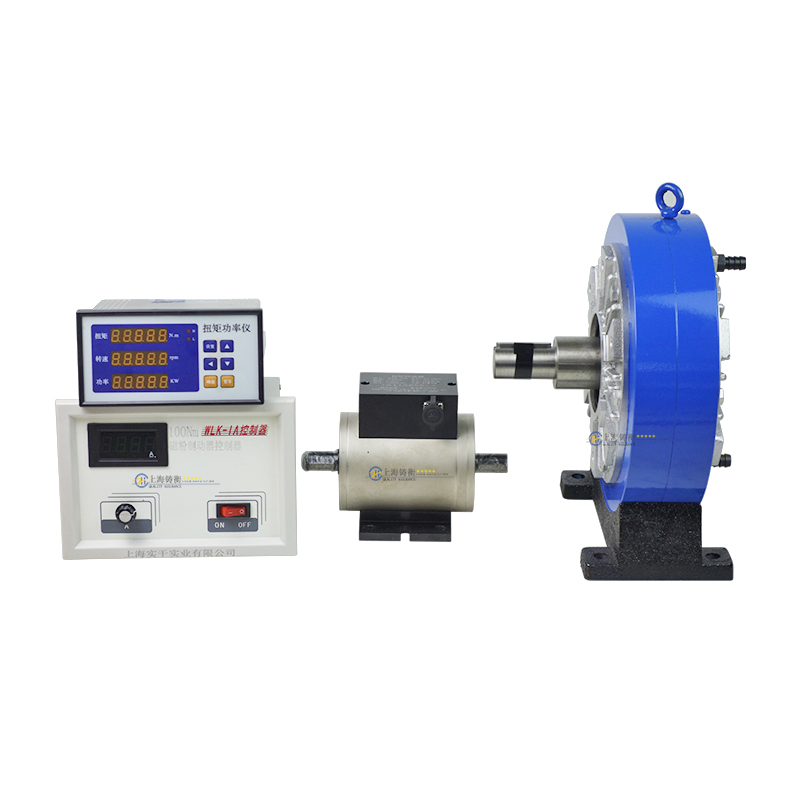

永磁同步电机动态力矩测量仪 使用场景

永磁同步电机动态力矩测量仪
动态扭力测试仪检定证书
