SGWS手摇式塑胶拉力测试仪简介：
手摇式塑胶拉力测试仪可适用于线材端子以及焊点脱落测试，各类型的推拉力计测试，断点测试等。铆钉、焊接、冷热压贴膜、键盘按钮手感度测试、拉压力测试。手摇式塑胶拉力测试仪的功能：拉伸性能，拉伸强度与变形率，拉断力，抗撕裂性能，热封强度性能，滚筒剥离试验，90度剥离，绳类拉断力，裤型撕裂力，180度剥离，压缩试验，弯曲试验，剪切试验，顶破试验等完成不同的试验，根据客户的需求不同，可以安装不同的夹具，宽试样夹具。

拉力强度测试仪的应用：
金属丝、金属箔、管材。塑料板材、塑料薄膜及橡胶、电线电缆、胶粘剂、人造板、电线电缆、防水卷材等材料的拉伸压缩、弯曲剥离、位移、撕裂、插拔力试验，

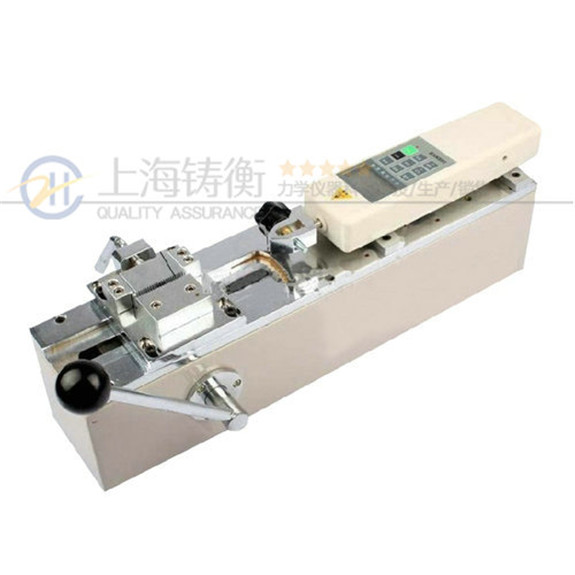

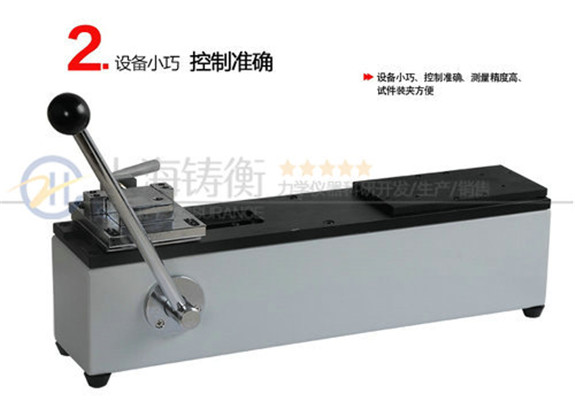

手摇式塑胶拉力测试仪图片

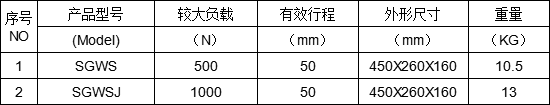

手摇式塑胶拉力测试仪规格参数

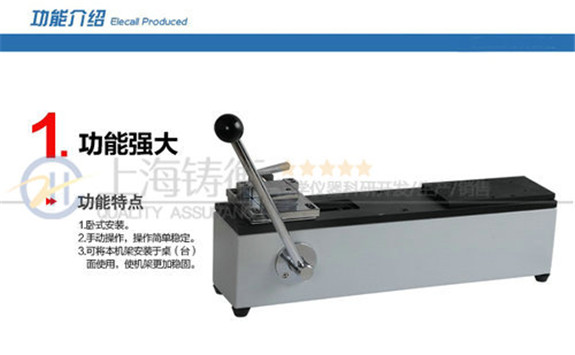

手摇式塑胶拉力测试仪功能特点：
1.卧式安装。

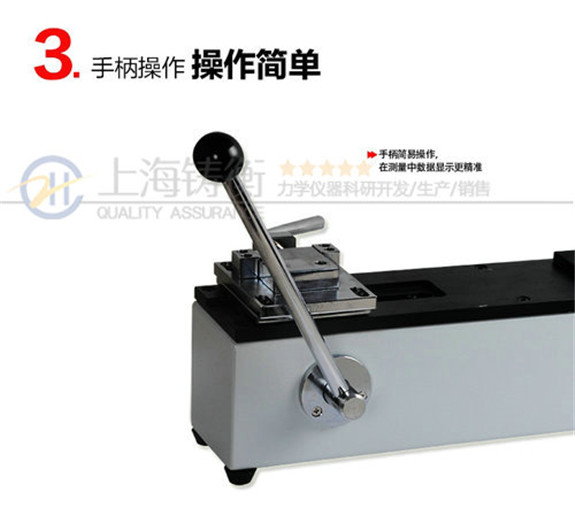

2.手动操作，操作简单稳定。
3.可将本机台安装于桌（台）上使用，使机架更加稳固。
手摇式塑胶拉力测试仪技术参数：
1.长×宽×高：450mm×260mm×160mm。
2.有效行程：50mm。
3.额定负荷：500N。（也可配置1000N）
4.净重：10.6Kg。

手摇式塑胶拉力测试仪操作过程：
1、将各种线束接线端子一端电线部分放入左夹具的夹口中，旋转手柄以夹稳电线部分(线束接线端子已被压住）。
2、将线束接线端子另一端放入右夹具的夹口中，旋转把手以保持线束接线端子一端卡在中间。
3、用M4内六角扳手，将左夹具中心对准右夹具的中心。

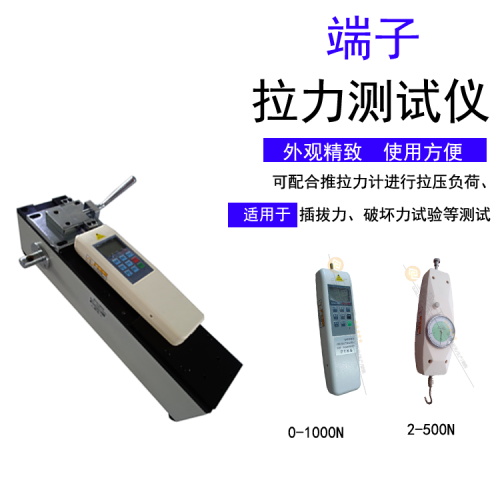

4、若用HF系列（数显推拉力计）的推拉力计时，打开电源，待液晶显示屏显示为零后即可。
5、若安装NK系列（指针式推拉力计）的推拉力计时，按一下切换按钮，使指回到零位即可。
6、旋动机身的手柄，使其左夹具向左运动，并能够右夹具卡住端子。

手摇式塑胶拉力测试仪注意事项
A、设备应安装在干燥通风、无腐蚀气体存在的厂房中。
B、设备安装牢固，要有可靠接地，设备专线供电，以防干扰。
C、设备周围不得有强磁场干扰源,设备主轴不能承受径向力，同轴度要求误差不超过0.05mm，使用有补偿间隙的柔性联轴节,设备由专业操作人员按照分类说明书设定仪表参数并操作。
D、设备出厂精度已经标定，非专业人员不得调整任何标定的精度上的按键和旋钮，否则会造成精度偏差，需返回重新标定，非专业人员不得操作。
E、环境温度不超过40℃，海拔高度不超过2500m。当环境温度为20℃时，相对湿度不大于85%。

手摇式塑胶拉力测试仪在元器件行业的应用
推拉力测试是衡量器件的固定强度、键合能力等不可缺少的动态力学检测，可扩张性强，测量值***精密，可以进行不同速率和推刀高度下焊点强度比较；通过恒速运动来检测材料的强度，可以直观有效的检测焊点的可靠性。观察测试材料件底部焊点情况，以及测试获得的推力值和曲线分析料件焊点的可靠性。

测试目的: 由于料件实际上板应用后出现本体外壳脱落的情况，所以用推拉力测试仿真机械失效模型。通过测试后的推力值和现象检测焊点的牢固度。

拉力测试在目前市场上主要是为了验证以下一点：
A、评估金线焊接点的可靠性

推力测试时，推力方向是平行于被测物平坦的表面；推力测试后，推力值还应结合放大镜观察焊接实际情况对焊点的可靠性进行评估。理论上被测样品宜多，推力值越大越好。
推力测试在目前主流市场上主要是为了验证以下三点：
A、评估贴片式料件焊点的可靠性
B、评估IC与PCB之间焊点的可靠性
C、评估BGA封装料件焊点的可靠性

若您想要了解产品报价，详细规格参数，功能特点  可以点击→ 咨询    联络我们

产品执行标准
JB/T 9376-2015  《线材扭转试验机 技术规范》

JJG445-2000   《工作测力仪检定规程》

RB/T 034-2020  《测量设备校准周期的确定和调整方法指南》

JB/T 5669-1991 《数字式测力仪》

GB/T 13634-2019   《金属材料 单轴试验机检验用标准测力仪的校准》


保修说明：
免费保修时间：只要是属于上海铸衡公司的产品，产品质量原因所发生的产品之故障，均自购买之日起凭保修单保修一年。
只要超出一年的，均按收费服务，依故障状况酌情收取零件、维修、校准等费用。
产品使用过五年发生故障的时侯，本公司一样给予服务，若是本公司无零件库存，则歉难服务。
用户所在地暂无维修单位的亲，请将产品发至本公司修理！
